Suomen lumikuormastandardi määrittää aurinkopaneelien painollisen tasakattoasennuksen lumikuormien laskentaparametrit

Painoperustaisia tasakattojen aurinkopaneeliasennuksia suunniteltaessa,tulee kiinnittää huomiota standardien mukaiseen tuulikuorma- ja lumikuormalaskentaan. Tässä ohjeessa annetaan suuntaviivoja lumikuormalaskentaan. Lumikuorman ja asennustavan määrittelee kuitenkin tapauskohtaisesti pätevä suunnittelija, jolla on tarvittava tietotaito ja kokemus lumikuormatarkasteluista.

Aurinkopaneelien painoperustaisia tasakattoasennuksia tarkasteltaessa pitää kiinnittää huomiota mm. seuraaviin asioihin.

1. Lumikuorma

SFS-EN 1991-1-3 + AC + A1
Eurokoodi 1: Rakenteiden kuormat. Osa 1-3: Yleiset kuormat. Lumikuormat
Suomen kansallinen liite

  • lumikuormaan maassa
  • tasakaton paneeliasennuksen muotokertoimeen
  • paneeliasennuksen sijainnin tuulensuojaisuuskertoimeen ja tuulensuojaisuuskertoimen korotuskertoimeen
  • paneeliasennuksesta aiheutuvaan kinostumiseen
  • katon korkeuseroista ja esim. IV konehuoneista aiheutuva kinostuminen

2. Aurinkopaneelien asennusjärjestelmän kuorman kantavuuteen

Aurinkopaneelien asennusjärjestelmän tulee kantaa normaali lumikuorma + asennustavan aiheuttaman kinostumisen aiheuttama lisälumikuorma + mahdolliset katon korkeuseroista ja esim. IV konehuoneista aiheutuvan kinostumisen aiheuttama lumikuorma.

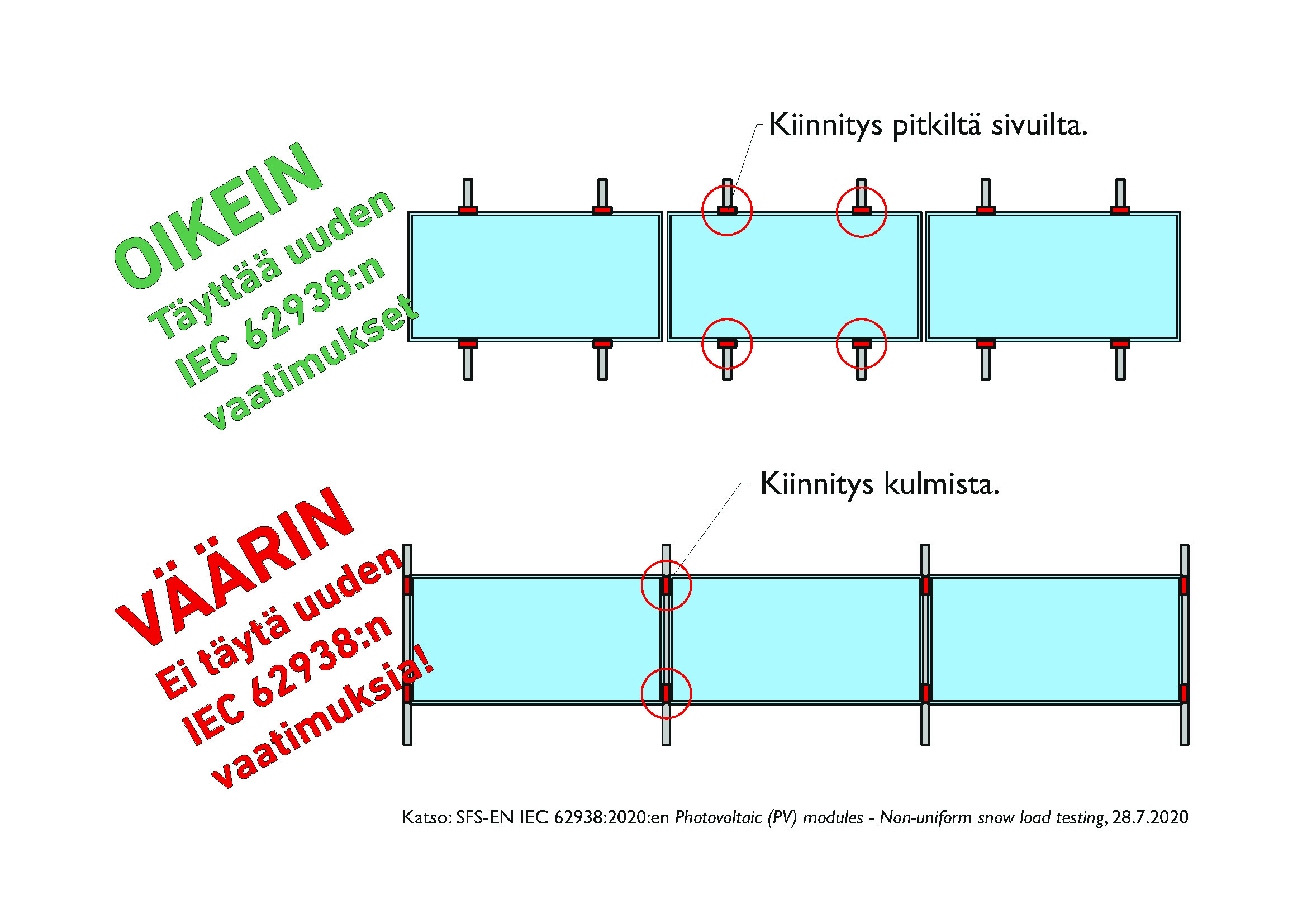

3. Aurinkopaneelien kiinnitystapa asennusjärjestelmään

Aurinkopaneelin kiinnitystavan asennusjärjestelmään tulee olla sellainen, että aurinkopaneelin kuormankantavauus on riittävä valitulla kiinnitystavalla huomioiden kaikki edellä esitetyt lumikuormat.

4. Kattoon kohdistuva kokonaiskuorma

Aurinkopaneeliasenuksessa painollisesti tasakatolle tulee huomioida lisäksi kattoon kohdistuva kokonaiskuorma joka on aurinkopaneelien ja telineiden kuorma + normaali lumikuorma + asennustavan aiheuttaman kinostumisen aiheuttama lisälumikuorma + muu lisäkuorma esim. katon korkeuseroista ja esim. IV konehuoneista aiheutuvan kinostumisen aiheuttama lisäkuorma.

Lisätietoa

Lisätietoa löydät seuraavasta .pdf muotoisesta ohjeesta. Ohje on suuntaa-antava ja lumikuorman sekä asennustavan määrittelee tapauskohtaisesti pätevä suunnittelija, jolla on tarvittava tietotaito ja kokemus lumikuormatarkasteluista.
